2.1.1. Запись созданного элемента в библиотеку

А) Запись символа в имеющуюся библиотеку

Вызвать команду Symbol/Save As. Откроется диалоговое окно Symbol Save To Library (рис. 2.9).

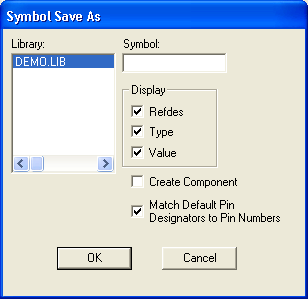

Рис. 2.9. Подсоединенная к проекту библиотека

В поле Library выбрать имя нужной библиотеки. Включить метку занесения информации в библиотеку как отдельного элемента - Create Component. В окне Symbol набрать имя символа NAND, в окне Component - имя компонента К155ЛАЗ и нажать кнопку ОК. В появившемся диалоговом окне Save Component As в области Component Туре установить флажок Normal и нажать ОК.

Если выполнить команду Save To File As, то можно сохранить файл с новым именем, не включая его в библиотеку (расширение файла .sym).

Если выполнить команду Save To File, то можно сохранить файл со старым именем, не включая его в библиотеку (расширение файла .sym).

Б) Запись символа в новую библиотек у

Выбрать команду Library/New и в открывшемся диалоговом окне установить нужный диск, открыть(создать) папку, дать имя библиотеке с обязательным расширением .lib и нажать кнопку Сохранить.

Для записи символа в созданную библиотеку повторить действия пункта А.
